定時開關控制器怎么接線？

當用電器的負載小于1320W，可直接接在定時開關控制器上。

1.定時開關控制器連接在空氣開關后，空氣開關火零線接在定時開關控制器的進線口。

2.把用電器的火零線接在定時開關控制器出線口。

當用電器的負載大于1320W，不可以直接接在定時開關控制器上，需要添加交流接觸器。

1.把空氣開關和控制器關接上。

2.把大功率電器和交流接觸器線接上，大功率電器的火零線接到交流接觸器的T1和T2。

3.空氣開關的火零線連接交流接觸器的L1、L2上。

4.定時開關控制器的火零線連接交流接觸器的A1、A2上。

定時開關控制器怎么調時間？

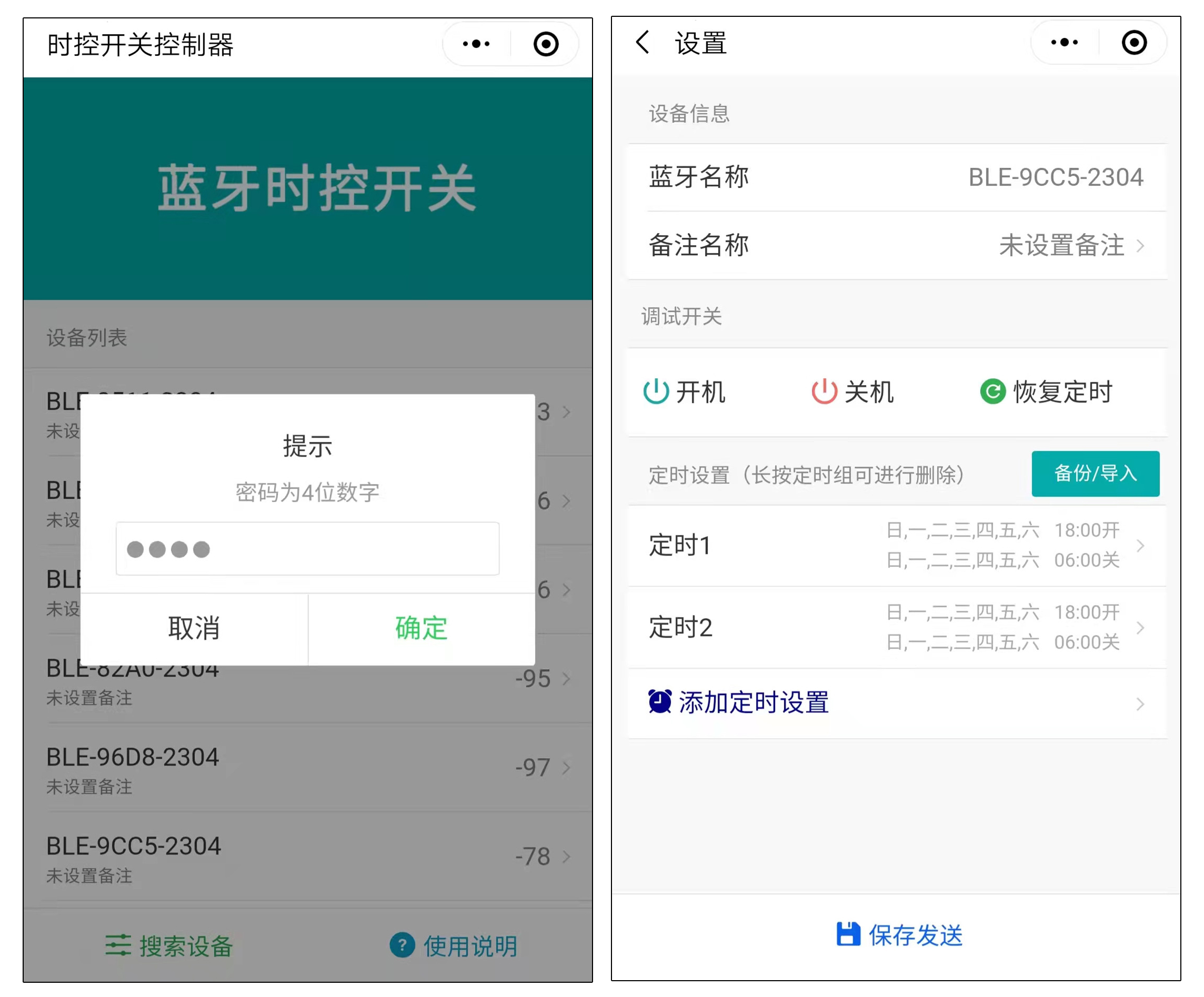

1.打開手機藍牙，掃描開關上的二維碼，進入小程序。

2.輸入密碼后（藍牙連接成功，自動校時）。

3.點擊添加定時，設置好自己需要的時間。

4.點擊保存發送。
